Zapatos de columna

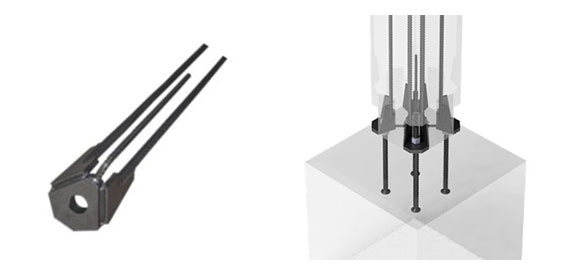

Los zapatos de columna Chontan suministrados por China son dispositivos que se utilizan para conectar columnas de concreto prefabricadas a fundaciones u otras columnas de una manera rápida y segura. Por lo general, se colocan en las columnas, mientras que los pernos de anclaje están incrustados en los cimientos u otras estructuras.
Enviar Consulta
Descripción del producto
Los zapatos de columna pueden proporcionar conexiones rígidas resistentes al momento que eliminan la necesidad de refuerzos temporales y reducen el tiempo de construcción. Los zapatos de columna se pueden usar para varios tipos de columnas prefabricadas, como las cuadradas, rectangulares o circulares.
PRESUPUESTO
|

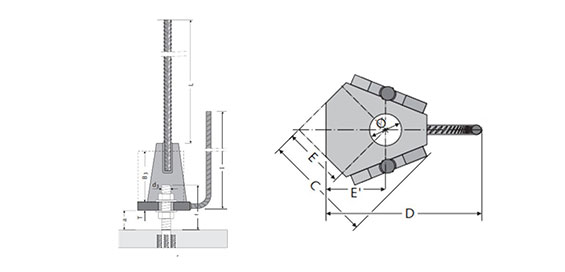

Código |
Dimensión (mm) |
Valor de diseño Estrés por tracción |
|||||||
|
B |
C |
D |
E |
Ø |
T |
a |
f |
Kn |
|
|
JCS-16-640 |
80 |
87 |
135 |
50 |
27 |
15 |
50 |
105 |
61.7 |
|
JCS-20-830 |
90 |
95 |
142 |
50 |
30 |
20 |
50 |
115 |
96.3 |
|
JCS-24-905 |
100 |
106 |
150 |
50 |
35 |
25 |
50 |
130 |
138.7 |
|
JCS-30-1100 |
115 |
119 |
188 |
50 |
40 |
35 |
50 |
150 |
220.4 |
|
JCS-39-1450 |
145 |
157 |
245 |
60 |
55 |
45 |
50 |
165 |
383.4 |
|
JCSH-M30-1200 |
125 |
134 |
220 |
50 |
45 |
45 |
50 |
165 |
299 |
|
JCSH-M36-1650 |
155 |
157 |
245 |
60 |
55 |
50 |
55 |
165 |
436 |
|
JCSH-M39-1650 |
175 |
172 |
267 |
60 |
55 |
55 |
55 |
185 |
520 |
|
JCSH-M45-2070 |
175 |
207 |
317 |
60 |
65 |
60 |
65 |
195 |
696 |
|
JCSH-M52-2290 |
175 |
232 |
366 |
60 |
70 |
70 |
70 |
240 |
937 |

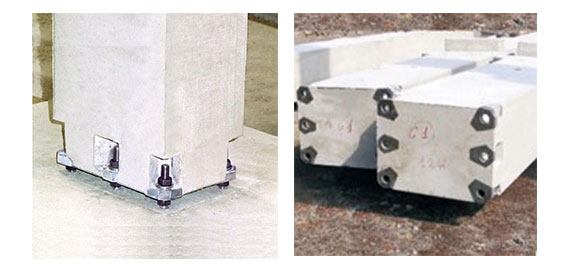

Área de aplicación:
·
·
·
Función
â ¢
â ¢
â ¢
